1.GHDL-LX-HM型门式：适合于火车来煤采制

    该图片展示了门式螺旋钻采制样系统，该系统由门式大车、移动小车、螺旋钻采样机及制样设备组成。系统特点是门式大车可以沿着火车轨道行走，移动小车安装在门式大车上垂直于火车轨道方运动，螺旋钻上下运动，这样可以实现对任一个车厢的任一点采样。余料就地返回采样点。螺旋钻采样机及上下驱动装置、所有制样设备、电气控制柜及操作室均与移动小车连成一体随小车移动。

2.GHDL-LX-QQ型桥式：适合于汽车来煤采制样

    该图片展示了一种典型的桥式螺旋钻采制样系统，该系统由桥式大车、移动小车、螺旋钻样机及驱动装置、制样设备电气控制系统等组成。系统特点是桥式大车装在轻钢结构架起的轨道上前后方向运动，螺旋钻上下运动，这样可以实现对任一车厢中的任一点采样。

3.GHDL-LX-QX悬臂式：适合于汽车或火车来煤采制样

   GHDL-LX-QX悬臂式采样系统，设有独立的单元房结构，旋转臂可以旋转190度，并可多点随机采样，有连续采样连续回煤系统。

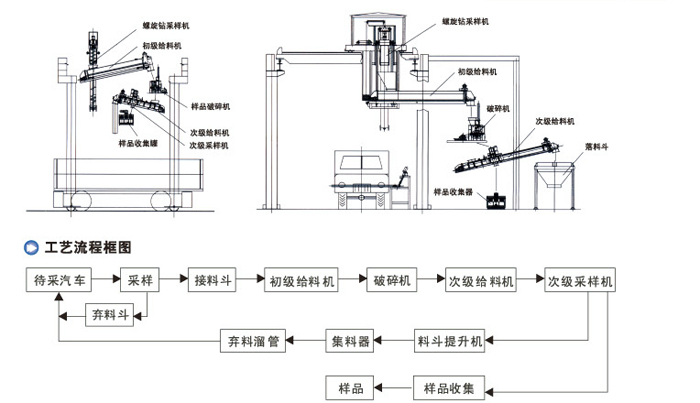

4.结构示意图
